一、概述
Z4系列直流电动机可广泛用于冶金工业轧机、金属切削机床、造纸、染织、印刷、水泥、塑料挤出机械等各类工业部门，适用于调速范围广、过载能力不大于1.6倍的电力拖动。恒动率弱磁向上调速范围对于不同规格可以达到额定转速的1.0-3.0倍，恒转矩降低电枢电压向下调速最低可达20r/min。

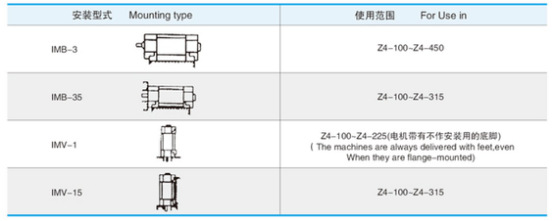

本系列电机的外形安装尺寸除了两底脚孔间轴向尺寸‘B’之外，符合IEC72国际标准。
本系列电机的性能及技术要求可按照国际电工委员会标准，IEC34-1或西德国家标准DIN57530的要求考核。
本系列电机采用多角形结构，空间利用率高。定子磁轭为叠片式，适用整流器供电，能承受脉动电流与电流急剧变化(负载变化)之工况。磁极安装有精确定位，因而换向良好。
电机绝缘等级为F级，采用可靠绝缘结构及浸渍工序，保证绝缘性能稳定和良好散热。
本系列电机具有体积小、性能好、重量轻、输出功率大、效率高及可靠性高等特点，可以与当今国际先进水平的电机较量。
电动机可用三相全控桥式整流电源，以及不外接平波电抗器而长期工作。额定电压为160V的电机由单相桥式电源供电，此时电枢回路须接入电抗器以抑制脉动电流，其电感值如表中所示。
二、结构简介Structure Introduction
Z4系列直流电动机采用八角形全叠片结构，不仅空间利用率高，而且当采用静止整流器供电时，能承受动电流和快速的负载电流变化。
电机的基本冷却方式为IC06，即自带鼓风机的外通风；也可以为IC17，即冷却空气进口为管道、出口为百叶窗排风；也可以为IC37，即冷却空气进出口均为管道。并有多种派生形式，如自通风型、带轴向风机型、封闭型、空/空冷却器型等。各机座号电动机需冷却风量、风压及风机电动机功率等数据见表1。整个系列电机的外壳基本防护等级为IP21S。
